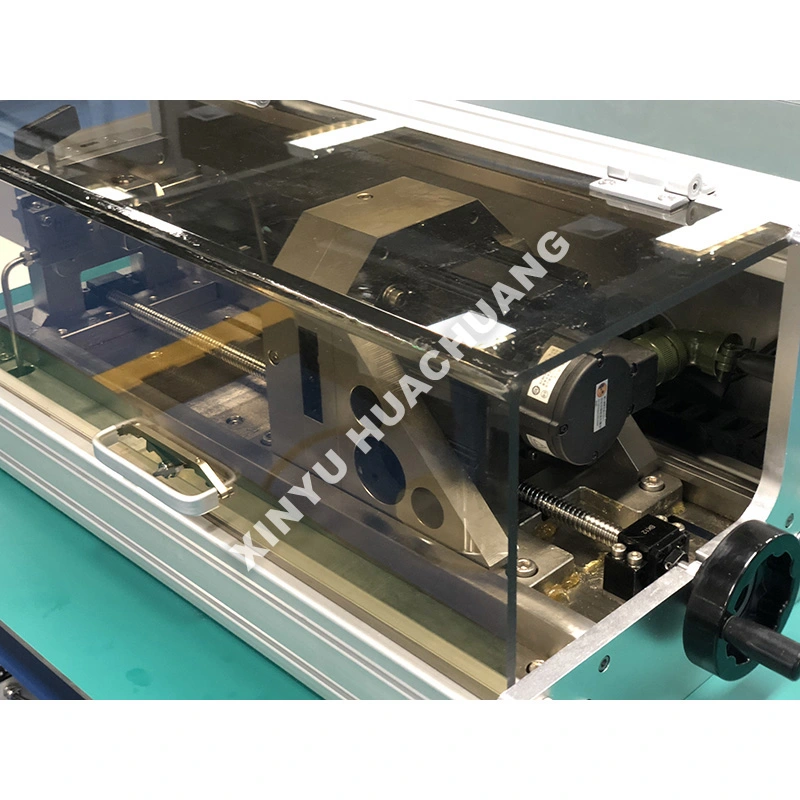

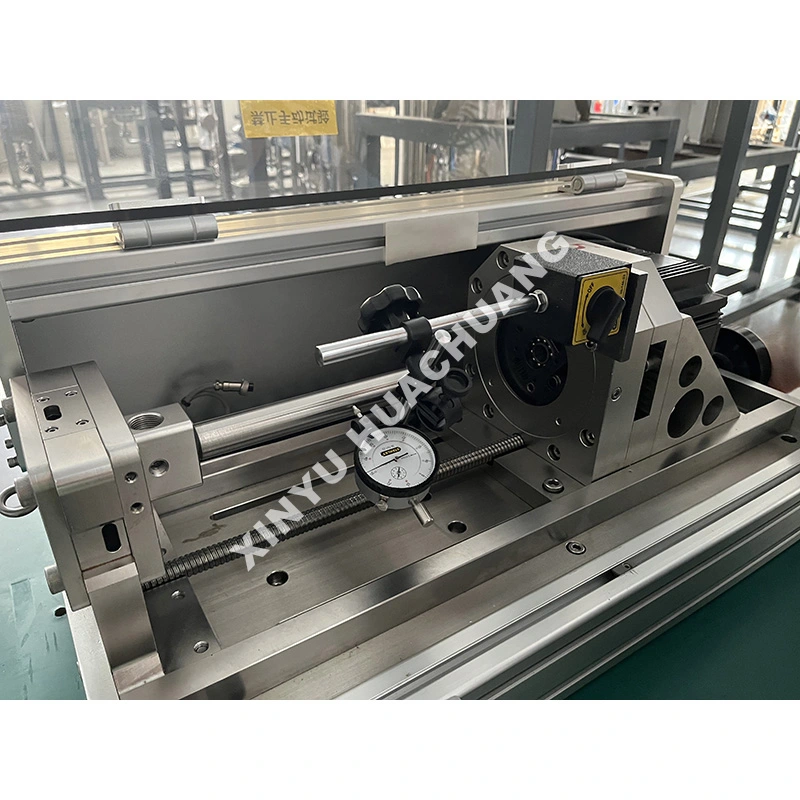

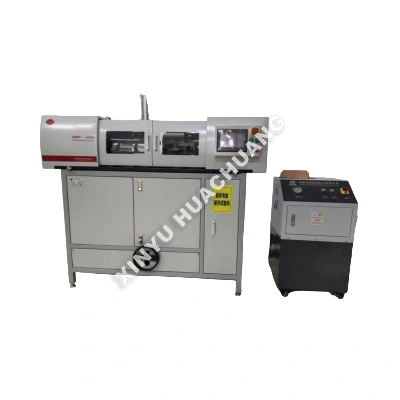

Mesin Uji Kelelahan Bending Pemasangan Pipa

Mesin Uji Kelelahan Bending Pemasangan Pipa XINYU HUACHUANG adalah peralatan pengujian kelas industri yang sangat terspesialisasi yang dirancang khusus untuk menilai integritas struktural dan umur kelelahan komponen pipa di bawah beban lentur berulang. Dirancang untuk mensimulasikan tegangan dinamis dunia nyata, Mesin Uji Kelelahan Bending Komponen Pipa ini secara tepat menerapkan momen tekuk siklik untuk mengevaluasi inisiasi dan perambatan retak. Dilengkapi dengan otomatisasi PLC/PC yang cerdas dan interlock keselamatan multi-level, sistem ini memastikan pengoperasian jangka panjang yang aman dan tanpa pengawasan sekaligus memberikan data kurva S-N yang sangat dapat direproduksi untuk penelitian dan pengembangan, kontrol kualitas, dan sertifikasi industri.

Prinsip Kerja

Mesin Uji Kelelahan Bending Pemasangan Pipa beroperasi dengan menjepit pipa atau spesimen fitting secara aman dan menerapkan momen tekuk berulang yang terkontrol menggunakan aktuator servo-hidraulik atau servo-listrik presisi tinggi. Alat berat ini dapat dikonfigurasi untuk pembengkokan bidang tunggal, pembengkokan putar, atau pembebanan multi-aksial yang kompleks untuk mensimulasikan tekanan operasional pipa sebenarnya. Sepanjang pengujian, sistem terus memantau dan mencatat parameter seperti sudut tekuk, momen yang diterapkan, jumlah siklus, dan regangan. Pengujian secara otomatis berakhir ketika spesimen patah atau mencapai ambang kebocoran yang telah ditentukan, sehingga menghasilkan data umur kelelahan yang akurat.

Dimana Itu Bersinar?

● Pemuatan Siklik Presisi Tinggi: Menghadirkan aktuator servo premium dan sel beban untuk memastikan penerapan bentuk gelombang lentur kompleks (sinus, segitiga, blok) yang akurat dan stabil dengan noise minimal.

● Kemampuan Pengujian Multi-Sumbu: Mendukung uji kelelahan bidang tunggal, bidang ganda, dan tekukan putar untuk secara akurat menyimulasikan tekanan operasional dan pemasangan pipa di dunia nyata.

● Akuisisi Data Cerdas: Perangkat lunak PC terintegrasi secara otomatis mencatat kurva real-time (Sudut Momen, Kegagalan Siklus), menghitung umur kelelahan, dan menghasilkan laporan pengujian yang komprehensif.

● Konstruksi yang Kuat & Aman: Dibangun dengan rangka cor tugas berat dan interlock keselamatan multi-level (perlindungan kelebihan beban, penghentian darurat, penahan patah, deteksi kebocoran) untuk memastikan keselamatan operator dan umur peralatan yang panjang.

● Perlengkapan yang Dapat Disesuaikan: Menawarkan beragam perlengkapan penjepit khusus dan konektor ujung untuk menahan berbagai diameter pipa, ketebalan dinding, dan geometri pemasangan dengan aman.

Spesifikasi Teknis

Dimana penerapannya?

● Industri Minyak & Gas: Evaluasi kelelahan pada pipa bor, casing, tubing, dan alat kelengkapan pipa akibat pembengkokan siklik yang ekstrem.

● Petrokimia & Pembangkit Listrik: Pengujian tabung penukar panas, pipa boiler, dan saluran uap bertekanan tinggi.

● Otomotif & Dirgantara: Mengevaluasi ketahanan sistem pembuangan, saluran bahan bakar, dan pipa hidraulik saat terkena getaran dan tekukan.

● Konstruksi & Infrastruktur: Menilai umur kelelahan pipa baja struktural, perancah, dan komponen jembatan.

● Alat Kesehatan: Menguji fleksibilitas dan ketahanan lelah kateter, kawat pemandu, dan stent.

Tindakan Pencegahan Penggunaan

● Penjajaran Spesimen yang Benar: Selalu pastikan spesimen sejajar sempurna pada perlengkapan untuk mencegah beban aksial yang tidak diinginkan atau tekukan eksentrik yang dapat merusak hasil kelelahan.

● Verifikasi Gaya Penjepit: Pastikan bahwa gaya penjepit cukup untuk mencegah selip spesimen selama pengujian siklus tinggi, namun tidak terlalu tinggi sehingga menyebabkan kerusakan dini pada titik pegangan.

● Penyiapan Deteksi Kebocoran: Untuk komponen pipa berongga, selalu sambungkan sistem pemantauan tekanan internal dan sensor pendeteksi kebocoran sebelum memulai pengujian.

● Peningkatan Beban Bertahap: Manfaatkan fungsi peningkatan beban yang dapat diprogram pada perangkat lunak untuk secara bertahap meningkatkan amplitudo tekukan ke tingkat target, sehingga mencegah beban kejut.

Panduan Perawatan

● Setiap hari: Periksa semua perlengkapan penjepit dan pegangan dari keausan, retak, atau perubahan bentuk. Periksa level oli hidrolik (jika ada) dan pastikan semua interlock pengaman berfungsi dengan baik.

● Mingguan/Bulanan: Melumasi semua sambungan penggerak, rel pemandu, dan sambungan aktuator sesuai dengan spesifikasi pabrikan. Bersihkan area pengujian dan periksa sambungan listrik apakah ada kelonggaran.

● Setiap tiga bulan: Lakukan kalibrasi sistem yang komprehensif terhadap sel beban, encoder sudut, dan transduser tekanan menggunakan standar referensi bersertifikat. Periksa selang dan perlengkapan hidrolik dari tanda-tanda keausan atau kebocoran.

● Pasca Uji: Selalu ikuti urutan penghentian yang benar setelah spesimen patah. Keluarkan spesimen yang rusak dengan hati-hati, bersihkan perlengkapannya, dan periksa aktuator apakah ada kerusakan yang disebabkan oleh pelepasan beban secara tiba-tiba.

Layanan & Dukungan Purna Jual

Di XINYU HUACHUANG, kami berkomitmen untuk memberikan dukungan purna jual yang komprehensif dan andal untuk memastikan pengoperasian peralatan Anda secara berkelanjutan dan efisien. Tim layanan khusus kami selalu siap membantu Anda.

Cakupan Garansi Komprehensif

Kami dengan bangga menawarkan garansi dua tahun untuk peralatan kami. Selama periode ini, kami menyediakan layanan pemeliharaan dan perbaikan gratis untuk segala masalah terkait kualitas, kecuali masalah yang disebabkan oleh pengoperasian yang tidak tepat, modifikasi yang tidak sah, atau force majeure. Untuk peralatan di luar masa garansi dua tahun, kami terus menawarkan layanan pemeliharaan seumur hidup, hanya membebankan biaya penggantian suku cadang dan tenaga kerja.

Mekanisme Respon Cepat

Kami menawarkan dukungan telepon teknik profesional 7×24 jam. Setelah menerima pemberitahuan kesalahan, tim teknis kami akan merespons dalam waktu 24 jam dan memberikan solusi yang tepat. Jika layanan di tempat diperlukan, teknisi profesional kami akan tiba di fasilitas Anda dalam waktu satu minggu. Dalam keadaan khusus di mana peralatan tidak dapat diperbaiki, kami akan menggantinya tanpa syarat dengan unit baru atau menyediakan unit pengganti selama masa garansi dua tahun, atau mengambil tindakan yang diperlukan untuk memulihkan pengoperasian normal.

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Bagaimana mesin mensimulasikan tekanan operasional pipa di dunia nyata?

A: Mesin menjepit pipa atau spesimen fitting dengan aman dan menerapkan momen tekuk berulang yang terkontrol menggunakan aktuator servo-hidraulik atau servo-listrik presisi tinggi. Hal ini dapat dikonfigurasi untuk pembengkokan bidang tunggal, pembengkokan putar, atau pembebanan multi-aksial yang kompleks untuk meniru kondisi tekanan aktual yang dialami jaringan pipa dalam pelayanan—termasuk penurunan tanah, ekspansi termal, dan kelelahan akibat getaran.

Q2: Parameter apa yang dipantau sistem selama uji kelelahan?

J: Sistem secara terus-menerus mencatat data sudut tekuk, momen yang diterapkan, jumlah siklus, dan regangan secara real-time. Kumpulan data komprehensif ini memungkinkan para insinyur untuk memplot kurva S-N (tegangan versus jumlah siklus) dan menentukan umur kelelahan yang tepat dari komponen pipa pada kondisi pembebanan yang ditentukan.

Q3: Bagaimana cara mesin menentukan kapan suatu spesimen gagal?

J: Pengujian secara otomatis berakhir ketika spesimen patah atau mencapai ambang kebocoran yang telah ditentukan. Untuk pengujian pipa bertekanan, sistem memantau tekanan internal dan mendeteksi penurunan tekanan yang mengindikasikan adanya retakan pada dinding, sehingga memastikan bahwa pengukuran umur kelelahan mencerminkan kegagalan aktual dan bukan batas siklus yang berubah-ubah.

Q4: Dapatkah mesin menguji bagian pipa lurus dan alat kelengkapan seperti siku dan tee?

J: Ya. Sistem penjepitan dan konfigurasi aktuator dapat disesuaikan untuk mengakomodasi bagian pipa lurus, siku, tee, flensa, dan perlengkapan pipa lainnya. Setiap jenis spesimen dapat diuji dalam mode tekuk paling kritis untuk mengidentifikasi titik terlemah dalam sistem perpipaan.

Q5: Mengapa pengujian kelelahan lentur penting untuk kualifikasi pipa?

J: Saluran pipa minyak dan gas, proses kimia, dan pembangkit listrik terkena beban lentur siklik yang berasal dari pergerakan tanah, siklus termal, dan getaran peralatan. Pengujian kelelahan lentur menyediakan data siklus hingga kegagalan yang diperlukan untuk mengatur interval inspeksi, memvalidasi margin desain, dan memastikan kepatuhan terhadap standar integritas pipa seperti API 570 dan ASME B31.3.
