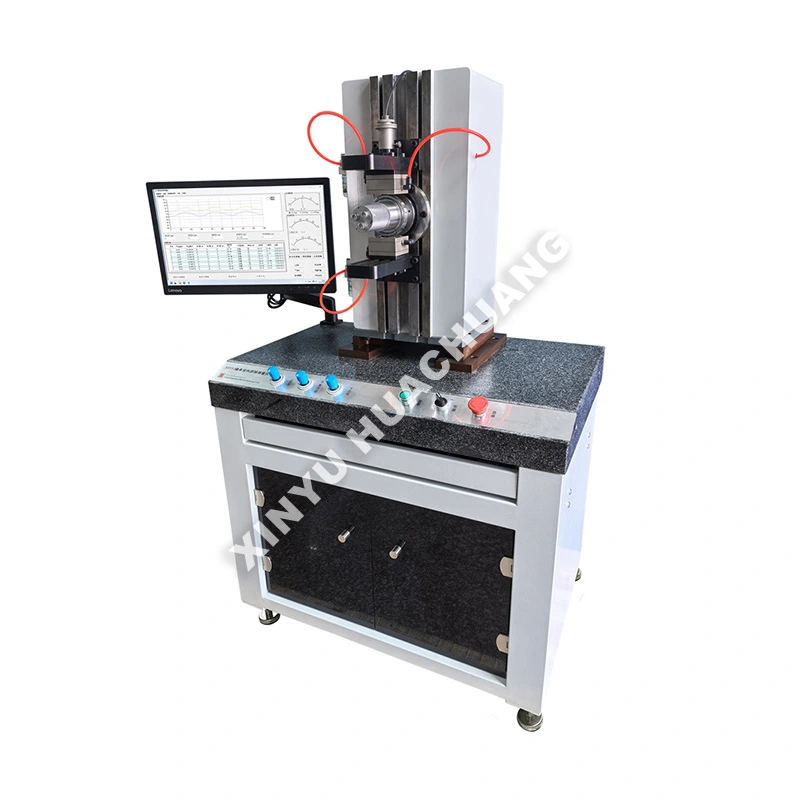

Alat Ukur Jarak Bebas Aksial Untuk Bantalan

Alat Pengukur Jarak Bebas Aksial XINYU HUACHUANG Untuk Bantalan adalah peralatan pengujian semi-otomatis yang sangat akurat yang dirancang khusus untuk mengevaluasi jarak bebas aksial internal bantalan gelinding. Dirancang untuk memenuhi standar internasional yang ketat, Alat Pengukur Jarak Bebas Aksial Untuk Bantalan ini secara tepat menerapkan beban pengukuran aksial standar untuk menangkap perpindahan mikro. Dilengkapi dengan otomatisasi PLC yang cerdas dan sensor sensitivitas tinggi, sistem ini memastikan pengoperasian yang aman dan andal sekaligus memberikan data yang sangat dapat direproduksi untuk penelitian dan pengembangan, kontrol kualitas, dan sertifikasi manufaktur.

Prinsip Kerja

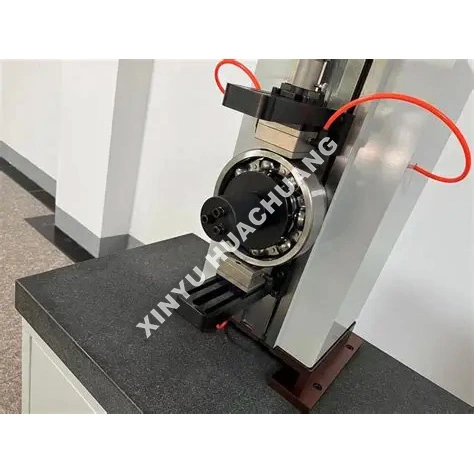

Alat Ukur Jarak Bebas Aksial Untuk Bantalan beroperasi berdasarkan prinsip pengukuran dinamis tanpa beban. Cincin luar bantalan dipasang dan dijepit dengan aman, sementara beban pengukuran aksial yang presisi diterapkan pada cincin bagian dalam. Sensor perpindahan sensitivitas tinggi menangkap gerakan aksial elemen bergulir saat melewati zona beban. Sistem ini menggunakan algoritma diferensial untuk secara otomatis menghilangkan kesalahan geometrik dan menghitung jarak bebas aksial sebenarnya tanpa memerlukan kompensasi deformasi.

Apa saja keunggulan khasnya?

● Pengukuran Presisi Tinggi: Menghadirkan sensor induktif premium dengan kemampuan pengulangan statis <1,5μm dan kemampuan pengulangan dinamis <2,5μm.

● Pemuatan Otomatis: Pembebanan pneumatik atau bermotor memastikan gaya pengukuran terstandarisasi dan konsisten, sehingga menghilangkan kesalahan pengoperasian manual.

● Pemrosesan Data Cerdas: Secara otomatis menghitung izin rata-rata, mengidentifikasi kemacetan rotasi, dan menghasilkan laporan statistik SPC/CPK.

● Konstruksi yang Kuat & Aman: Dibangun dengan rangka mekanis yang kokoh dan dilengkapi fitur kalibrasi otomatis terhadap suku cadang referensi standar untuk menjaga akurasi jangka panjang.

● Kompatibilitas Serbaguna: Pemasangan modular memungkinkan pergantian cepat untuk menguji berbagai jenis bantalan, mulai dari bantalan bola dalam alur hingga bantalan rol tirus.

Spesifikasi Teknis

Dimana bisa digunakan?

● Manufaktur Bearing: Pemeriksaan kualitas 100% inline atau offline untuk bantalan bola dalam alur, roller silinder, dan roller tirus.

● Otomotif & Dirgantara: Kontrol kualitas masuk (IQC) dan verifikasi perakitan untuk hub roda, girboks, dan mesin turbin.

● Mesin Presisi: Pencocokan jarak bebas dan pemilihan pemasangan untuk spindel peralatan mesin dan robotika dengan presisi tinggi.

● Perawatan & MRO: Penilaian kondisi dan evaluasi jarak bebas bearing selama overhaul peralatan.

Tindakan Pencegahan Penggunaan

● Persiapan Sampel: Selalu bersihkan bantalan secara menyeluruh untuk menghilangkan bahan pencegah karat atau minyak yang dapat mempengaruhi pengukuran mikro.

● Kesetimbangan Termal: Biarkan instrumen dan bantalan menyesuaikan diri dengan suhu ruangan (20±5℃) sebelum pengujian.

● Penjajaran yang Benar: Pastikan bantalan terpasang dengan rata pada perlengkapan untuk mencegah pembacaan yang salah yang disebabkan oleh kemiringan cincin luar.

● Kalibrasi: Jalankan rutinitas kalibrasi otomatis menggunakan bantalan referensi standar di awal setiap shift.

Panduan Perawatan

● Setiap hari: Seka perlengkapan pengukuran dan stylus sensor dengan kain bersih dan tidak berbulu. Periksa tekanan udara pneumatik (jika ada) dan tiriskan kelembapan dari filter.

● Mingguan/Bulanan: Periksa spindel berputar dan tuas pemuatan untuk kelancaran pengoperasian. Oleskan setetes oli mesin ringan ke titik pivot mekanis sesuai anjuran.

● Setiap tiga bulan: Lakukan kalibrasi sistem penuh menggunakan blok izin standar tersertifikasi untuk memverifikasi linearitas dan akurasi amplifikasi.

● Pengendalian Lingkungan: Jauhkan instrumen dari mesin berat yang bergetar, medan magnet kuat, dan sinar matahari langsung untuk menjaga stabilitas pengukuran.

Dukungan yang membuat Anda tetap percaya diri

Di XINYU HUACHUANG, kami berkomitmen untuk memberikan dukungan purna jual yang komprehensif dan andal untuk memastikan pengoperasian peralatan Anda secara berkelanjutan dan efisien. Tim layanan khusus kami selalu siap membantu Anda.

Cakupan Garansi Komprehensif

Kami dengan bangga menawarkan garansi dua tahun untuk peralatan kami. Selama periode ini, kami menyediakan layanan pemeliharaan dan perbaikan gratis untuk segala masalah terkait kualitas, kecuali masalah yang disebabkan oleh pengoperasian yang tidak tepat, modifikasi yang tidak sah, atau force majeure. Untuk peralatan di luar masa garansi dua tahun, kami terus menawarkan layanan pemeliharaan seumur hidup, hanya membebankan biaya penggantian suku cadang dan tenaga kerja.

Mekanisme Respon Cepat

Kami menawarkan dukungan telepon teknik profesional 7×24 jam. Setelah menerima pemberitahuan kesalahan, tim teknis kami akan merespons dalam waktu 24 jam dan memberikan solusi yang tepat. Jika layanan di tempat diperlukan, teknisi profesional kami akan tiba di fasilitas Anda dalam waktu satu minggu. Dalam keadaan khusus di mana peralatan tidak dapat diperbaiki, kami akan menggantinya tanpa syarat dengan unit baru atau menyediakan unit pengganti selama masa garansi dua tahun, atau mengambil tindakan yang diperlukan untuk memulihkan pengoperasian normal.

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Apa yang dimaksud dengan jarak bebas aksial, dan apa bedanya dengan jarak bebas radial?

A: Jarak bebas aksial adalah jarak total cincin bagian dalam bantalan dapat bergerak secara aksial (sepanjang sumbu poros) relatif terhadap cincin bagian luar ketika tidak ada beban eksternal yang diterapkan. Jarak bebas radial mengukur gerakan yang tegak lurus terhadap poros, sedangkan jarak bebas aksial mengukur gerakan yang sejajar dengan poros. Kedua jarak bebas tersebut mempengaruhi kinerja bantalan, namun jarak bebas aksial sangat penting untuk aplikasi beban dorong seperti kotak roda gigi dan pompa vertikal.

Q2: Bagaimana prinsip pengukuran dinamis instrumen memastikan akurasi?

A: Cincin luar dipasang dan dijepit dengan aman sementara beban pengukuran aksial yang tepat diterapkan ke cincin bagian dalam. Sensor perpindahan sensitivitas tinggi menangkap gerakan aksial elemen bergulir saat melewati zona beban. Sistem ini menggunakan algoritme diferensial untuk secara otomatis menghilangkan kesalahan geometrik—seperti runout muka dan goyangan sangkar—menghitung jarak bebas aksial sebenarnya tanpa memerlukan kompensasi deformasi.

Q3: Mengapa jarak aksial sangat penting untuk kontak sudut dan bantalan rol tirus?

J: Bantalan rol kontak sudut dan tirus dirancang untuk memikul beban radial dan aksial gabungan. Jarak bebas aksialnya secara langsung menentukan sudut kontak antara elemen gelinding dan jalur balap, yang pada gilirannya mengatur distribusi beban, kekakuan, dan pembangkitan panas. Jarak bebas aksial yang salah pada jenis bantalan ini menyebabkan pembagian beban yang tidak merata, pengelupasan dini, dan kegagalan besar.

Q4: Dapatkah instrumen ini digunakan bersama dengan alat pengukur jarak radial untuk pemeriksaan bantalan secara lengkap?

J: Ya. Bersama-sama, instrumen jarak bebas radial dan aksial memberikan profil jarak bebas bantalan yang komprehensif. Banyak spesifikasi bantalan memerlukan kedua nilai tersebut untuk diverifikasi. Menggunakan kedua instrumen secara berurutan pada bantalan yang sama memberikan gambaran lengkap tentang geometri internal dan memastikan bantalan memenuhi semua persyaratan jarak bebas.

Q5: Bagaimana instrumen mendukung inspeksi masuk dan analisis kegagalan?

J: Untuk pemeriksaan masuk, instrumen memverifikasi bahwa bantalan baru memenuhi kelompok jarak aksial yang ditentukan sebelum pemasangan, sehingga mencegah pengerjaan ulang perakitan yang mahal. Untuk analisis kegagalan, mengukur jarak bebas aksial dari bantalan yang dikembalikan atau rusak di lapangan membantu menentukan apakah jarak bebas yang tidak tepat merupakan faktor yang berkontribusi, mendukung penyelidikan akar penyebab dan tindakan perbaikan.
