Alat Ukur Jarak Radial Bantalan

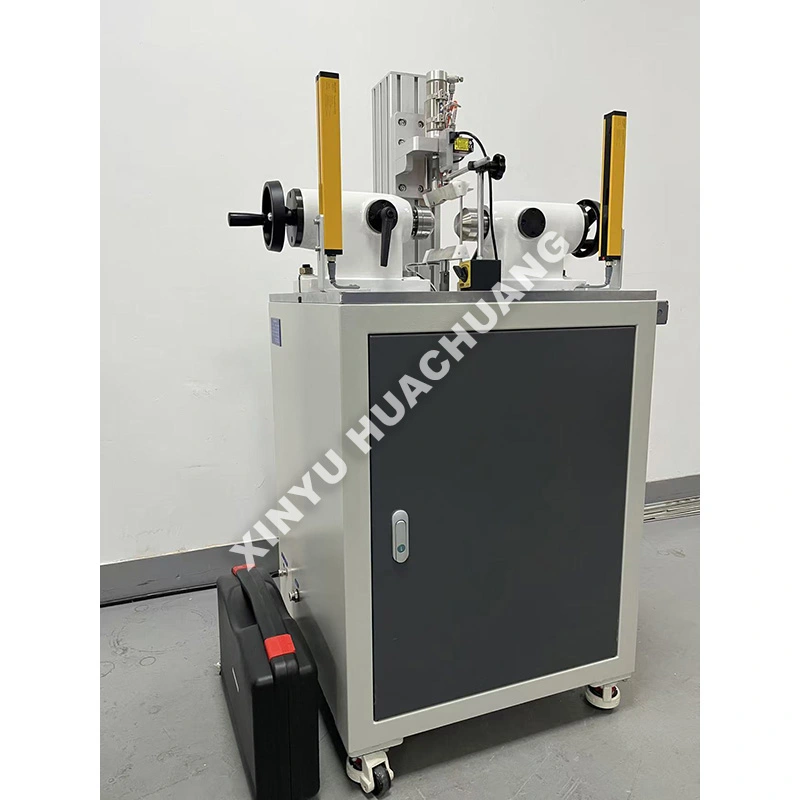

Alat Ukur Jarak Radial Bantalan XINYU HUACHUANG adalah alat pengujian semi-otomatis yang sangat akurat yang dirancang khusus untuk mengevaluasi jarak bebas radial internal bantalan gelinding. Dirancang untuk memenuhi standar internasional yang ketat, Alat Pengukur Jarak Bebas Radial Bantalan ini secara tepat menerapkan beban pengukuran standar untuk menangkap perpindahan mikro. Dilengkapi dengan otomatisasi PLC yang cerdas dan sensor sensitivitas tinggi, sistem ini memastikan pengoperasian yang aman dan andal sekaligus memberikan data yang sangat dapat direproduksi untuk penelitian dan pengembangan, kontrol kualitas, dan sertifikasi manufaktur.

Prinsip Kerja

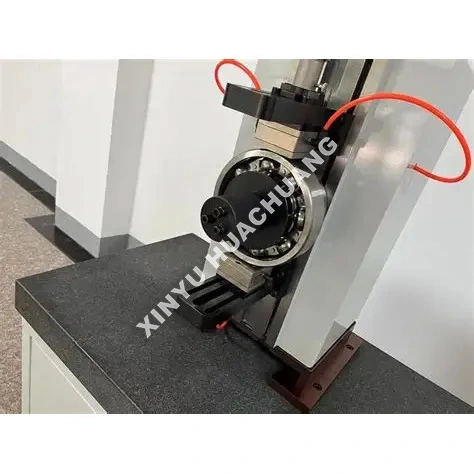

Alat Ukur Jarak Radial Bantalan beroperasi berdasarkan prinsip pengukuran dinamis tanpa beban. Cincin bagian dalam bantalan dipasang dan diputar oleh motor sinkron, sementara beban pengukuran yang tepat diterapkan pada cincin bagian luar. Sensor perpindahan sensitivitas tinggi menangkap pergerakan radial elemen bergulir saat melewati zona beban. Sistem ini menggunakan algoritma diferensial untuk secara otomatis menghilangkan kesalahan geometrik dan menghitung jarak bebas radial sebenarnya tanpa memerlukan kompensasi deformasi.

Apa saja keunggulan khasnya?

● Pengukuran Presisi Tinggi: Menghadirkan sensor induktif premium dengan kemampuan pengulangan statis <1,5μm dan kemampuan pengulangan dinamis <2,5μm.

● Pemuatan Otomatis: Pembebanan pneumatik atau bermotor memastikan gaya pengukuran terstandarisasi dan konsisten, sehingga menghilangkan kesalahan pengoperasian manual.

● Pemrosesan Data Cerdas: Secara otomatis menghitung izin rata-rata, mengidentifikasi kemacetan rotasi, dan menghasilkan laporan statistik SPC/CPK.

● Konstruksi yang Kuat & Aman: Dibangun dengan rangka mekanis yang kokoh dan dilengkapi fitur kalibrasi otomatis terhadap suku cadang referensi standar untuk menjaga akurasi jangka panjang.

● Kompatibilitas Serbaguna: Pemasangan modular memungkinkan pergantian cepat untuk menguji berbagai jenis bantalan, mulai dari bantalan bola dalam alur hingga bantalan rol tirus.

Spesifikasi Teknis

Dimana penerapannya?

● Manufaktur Bearing: Pemeriksaan kualitas 100% inline atau offline untuk bantalan bola dalam alur, roller silinder, dan roller tirus.

● Otomotif & Dirgantara: Kontrol kualitas masuk (IQC) dan verifikasi perakitan untuk hub roda, girboks, dan mesin turbin.

● Mesin Presisi: Pencocokan jarak bebas dan pemilihan pemasangan untuk spindel peralatan mesin dan robotika dengan presisi tinggi.

● Perawatan & MRO: Penilaian kondisi dan evaluasi jarak bebas bearing selama overhaul peralatan.

Tindakan Pencegahan Penggunaan

● Persiapan Sampel: Selalu bersihkan bantalan secara menyeluruh untuk menghilangkan bahan pencegah karat atau minyak yang dapat mempengaruhi pengukuran mikro.

● Kesetimbangan Termal: Biarkan instrumen dan bantalan menyesuaikan diri dengan suhu ruangan (20±5℃) sebelum pengujian.

● Penjajaran yang Benar: Pastikan bantalan terpasang dengan rata pada perlengkapan untuk mencegah pembacaan yang salah yang disebabkan oleh kemiringan cincin luar.

● Kalibrasi: Jalankan rutinitas kalibrasi otomatis menggunakan bantalan referensi standar di awal setiap shift.

Panduan Perawatan

● Setiap hari: Seka perlengkapan pengukuran dan stylus sensor dengan kain bersih dan tidak berbulu. Periksa tekanan udara pneumatik (jika ada) dan tiriskan kelembapan dari filter.

● Mingguan/Bulanan: Periksa spindel berputar dan tuas pemuatan untuk kelancaran pengoperasian. Oleskan setetes oli mesin ringan ke titik pivot mekanis sesuai anjuran.

● Setiap tiga bulan: Lakukan kalibrasi sistem penuh menggunakan blok izin standar tersertifikasi untuk memverifikasi linearitas dan akurasi amplifikasi.

● Pengendalian Lingkungan: Jauhkan instrumen dari mesin berat yang bergetar, medan magnet kuat, dan sinar matahari langsung untuk menjaga stabilitas pengukuran.

Detail perlindungan pasca pembelian

Di XINYU HUACHUANG, kami berkomitmen untuk memberikan dukungan purna jual yang komprehensif dan andal untuk memastikan pengoperasian peralatan Anda secara berkelanjutan dan efisien. Tim layanan khusus kami selalu siap membantu Anda.

Cakupan Garansi Komprehensif

Kami dengan bangga menawarkan garansi dua tahun untuk peralatan kami. Selama periode ini, kami menyediakan layanan pemeliharaan dan perbaikan gratis untuk segala masalah terkait kualitas, kecuali masalah yang disebabkan oleh pengoperasian yang tidak tepat, modifikasi yang tidak sah, atau force majeure. Untuk peralatan di luar masa garansi dua tahun, kami terus menawarkan layanan pemeliharaan seumur hidup, hanya membebankan biaya penggantian suku cadang dan tenaga kerja.

Mekanisme Respon Cepat

Kami menawarkan dukungan telepon teknik profesional 7×24 jam. Setelah menerima pemberitahuan kesalahan, tim teknis kami akan merespons dalam waktu 24 jam dan memberikan solusi yang tepat. Jika layanan di tempat diperlukan, teknisi profesional kami akan tiba di fasilitas Anda dalam waktu satu minggu. Dalam keadaan khusus di mana peralatan tidak dapat diperbaiki, kami akan menggantinya tanpa syarat dengan unit baru atau menyediakan unit pengganti selama masa garansi dua tahun, atau mengambil tindakan yang diperlukan untuk memulihkan pengoperasian normal.

Pertanyaan yang Sering Diajukan (FAQ)

Q1: Apa yang dimaksud dengan jarak bebas radial, dan mengapa hal itu penting bagi kinerja bantalan?

A: Jarak bebas radial adalah jarak total cincin bagian dalam bantalan dapat bergerak secara radial relatif terhadap cincin bagian luar ketika tidak ada beban eksternal yang diterapkan. Jarak bebas radial yang benar sangat penting karena jarak bebas yang terlalu sedikit menyebabkan gesekan yang berlebihan, panas berlebih, dan kegagalan dini, sedangkan jarak bebas yang terlalu besar menyebabkan getaran, kebisingan, dan berkurangnya kapasitas membawa beban.

Q2: Bagaimana cara kerja prinsip pengukuran dinamis tanpa beban?

A: Instrumen memasang cincin bagian dalam bantalan dan memutarnya melalui motor sinkron sambil menerapkan beban pengukuran yang tepat ke cincin bagian luar. Sensor perpindahan sensitivitas tinggi menangkap pergerakan radial elemen bergulir saat melewati zona beban. Algoritme diferensial kemudian secara otomatis menghilangkan kesalahan geometrik seperti ketidakbulatan, sehingga menghasilkan nilai jarak radial yang sebenarnya.

Q3: Mengapa instrumen menggunakan algoritma diferensial dan bukan pengukuran langsung?

J: Bantalan memiliki ketidaksempurnaan geometri yang melekat—sedikit ovalitas, permukaan bergelombang, dan variasi dimensi pada elemen penggulung—yang dapat mendistorsi pengukuran titik sederhana. Algoritme diferensial menangkap beberapa titik data di sekitar putaran penuh dan secara matematis memisahkan kesalahan geometrik ini dari jarak bebas sebenarnya, memastikan keakuratan pengukuran tanpa memerlukan kompensasi deformasi.

Q4: Jenis dan ukuran bantalan apa yang dapat diukur oleh instrumen ini?

J: Instrumen ini mengakomodasi bantalan bola dalam alur, bantalan kontak sudut, bantalan rol silinder, dan bantalan rol tirus dalam berbagai ukuran. Adaptor dan perlengkapan dapat dikonfigurasi agar sesuai dengan diameter lubang bantalan dan diameter luar tertentu, sehingga cocok untuk pemeriksaan kualitas lini produksi dan inspeksi laboratorium.

Q5: Bagaimana instrumen ini mendukung kontrol kualitas bantalan di bidang manufaktur?

J: Dengan menyediakan pengukuran jarak radial yang cepat, akurat, dan berulang, instrumen ini memungkinkan inspeksi 100% batch produksi atau pengambilan sampel statistik sesuai standar ISO 5753 dan ABMA. Hal ini memastikan setiap bearing yang dikirim memenuhi kelompok izin yang ditentukan, sehingga mengurangi klaim garansi dan kegagalan lapangan yang disebabkan oleh izin yang tidak tepat.
